High speed guardrail equipment
高速護欄設備
High speed guardrail equipment
High speed guardrail equipment
高速護欄設備
中拓公路高速護欄輥壓成型機W梁設備

中拓公路高速護欄輥壓成型機W梁設備

公路護欄成型機是專為全自動批量生產公路護欄而設計的。

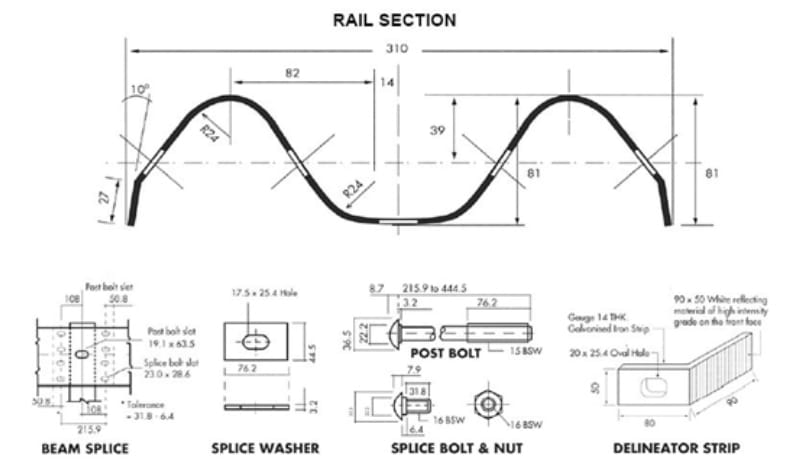

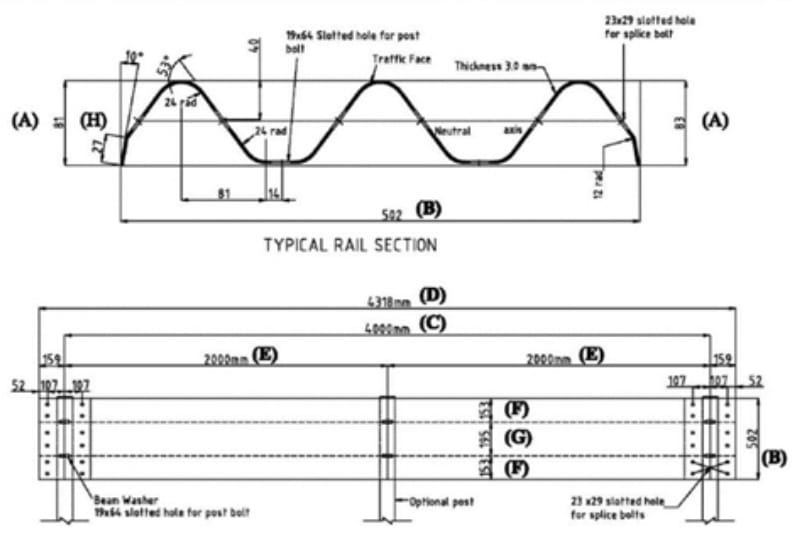

公路護欄滾壓成型機W型梁滾壓機是全自動批量生產在線打孔的護欄成型設備。公路護欄或W型梁我們有兩種類型:二波護欄和三波護欄滾壓成型機。以下是一些繪圖簡介供您參考:



現在使用的護欄類型是 W 型梁。又稱二波護欄。現在三波護欄是新的它是一種類似于兩片W型梁護欄形成一個單節的護欄。


護欄是一種防止車輛誤入高速公路危險區域的系統,護欄的厚度可達2.0mm至4.5mm。但是對于高速公路護欄設計,原材料厚度越厚,機器就越貴。


對于護欄機,常見的有以下三種設計方案,我們給出三種選擇:

選項A:二波護欄滾壓成型機

方案B:三波護欄滾壓成型機

方案C:二波三波一機護欄滾壓成型機

接下來,依據W型高速護欄給您講解下具體機器。

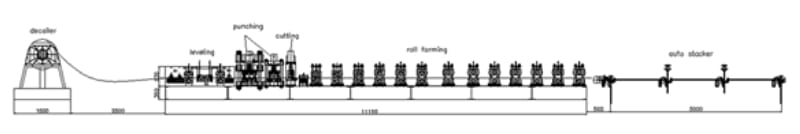

高速護欄成型流程


開卷-校平-沖孔-切割-滾壓成型-自動堆垛

本機由以下部分組成:液壓開卷機或手動開卷機、沖壓系統、主輥壓成型機、剪切系統和收料臺。

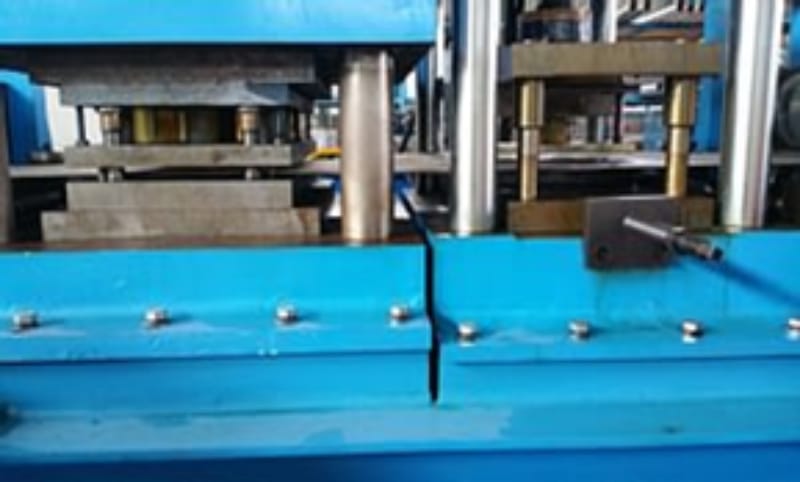

打孔裝置(選配)


沖頭將連接到一個帶有油箱、電機、泵、壓力控制閥、壓力表、電磁閥、液壓軟管的液壓?jiǎn)卧?,所有這些都旨在在所需的工作壓力下安全運行

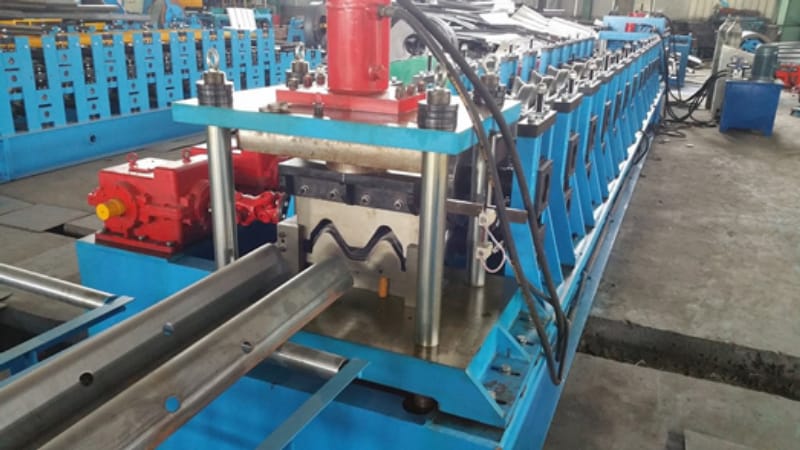

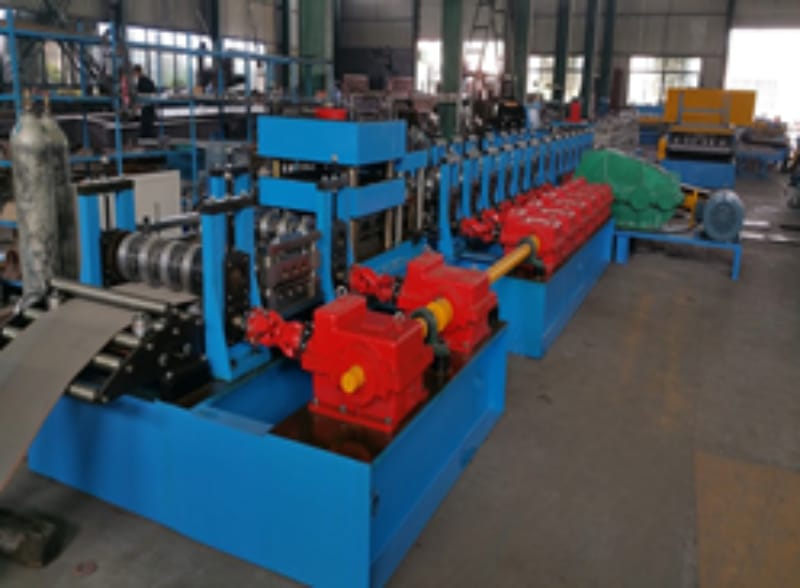

高速護欄成型主機


輥輪排數 16排

滾輪材質 GCR15,HRC58-62,表面鍍鉻,CNC

軸徑 ¢76mm,材質:45#鋼調質

變速箱 變速箱,共16組

機座架 采用H型鋼

優點 主成型機上有故障緊急停機按鈕

機臺 機臺采用鑄鐵式,堅固穩定

保護罩 所有驅動部分均采用防護網罩,避免事故發生

切割方式 液壓切割,與沖孔液壓裝置連接

電機功率 15KW(ABB品牌電機)

成型后液壓切割 將滾壓成型后的護欄板切割成所需長度

切割運動 切割時滾壓成型部分停止

切割刀片材質 Cr12 熱處理

測長 自動編碼器測長;品牌:歐姆龍

長度公差 +/- 1.5mm 每件成品

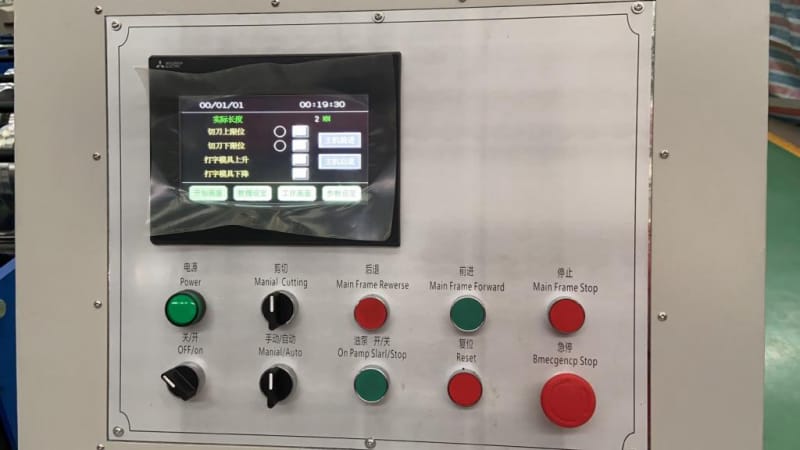

PLC控制柜


連線方式 標準連接插頭控制柜 易安裝易操作

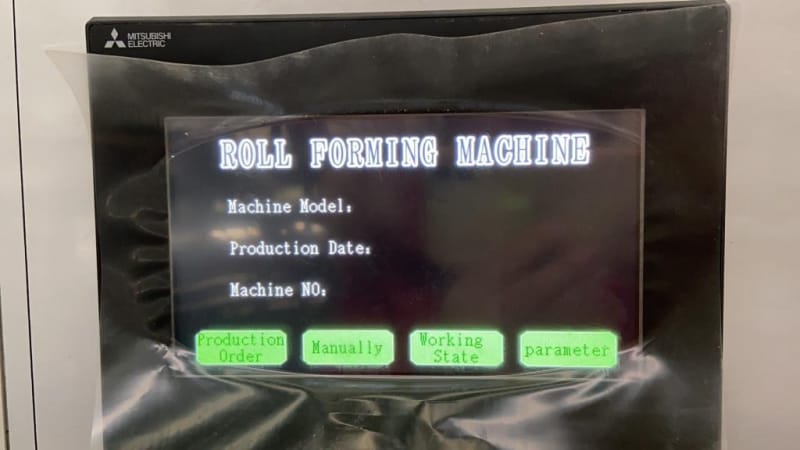

設置方式 工人可在觸摸屏上設置長度、數量、孔位等所有數據,控制機器

工人通過觸摸屏輸入產品的長度和數量,觸摸屏?xí)@示機器的工作狀態

設定生產完成后設備自動停機

操作系統語言 英文和中文(可定制其他語言)

修正 可修正切割長度誤差

控制面板 按鈕式開關和觸摸屏

長度單位 毫米

PLC品牌 松下PLC

編碼器 歐姆龍品牌

觸摸屏 臺達或者西門子

受控系統電源 過載保護


由于PLC控制系統,實現了全自動化生產訂單,達到全自動高速護欄生產設備的需求。

如果您有任何意向,請聯系我們。我們將以豐富的經驗以及多年的設計團隊,銷售團隊,給您提供生產方案以及購買體驗。

付款方式: 30%定金,剩余70%測試后發貨前付清。
售后保障: 提供終身在線技術服務支持,零部件可更換。
最少起訂量: 1臺
發貨期(天): 常規45天,具體可以商定。
保修期: 機器1年保修期
支付保障: 可阿里巴巴下訂單支付,享受第三方交易保障。
準時發貨保證 √
退款政策 √
(我們的阿里巴巴店鋪網址:https://zhongtuomachine.en.alibaba.com/
Tags:高速護欄設備 高速護欄成型機 高速護欄W梁設備
